陶瓷拋光機 DY- TC160 用途：本設備主要用于陶瓷產品的拋光及光亮處理。特別是對異形腔孔零件的表面光整加工有特異的優越性能，經該機光整加工后的工件，不破壞原有的形位精度，大大提高產品的表面光潔度，適用于大批量工件表面光整處理。
陶瓷拋光機 DY- TC160主要結構和工作原理
本機采用主機機架、主機外罩、主機轉盤、臥式電機或臥式剎車電機、八（六）面體的膠桶容器、傳動機構、電動門、電箱和控制電器等構成，主機電機和主機轉盤皮帶聯接，行星同步齒輪通過同步帶定位膠桶。
在研磨過程中，膠桶容器是主要受磨損和快速運動的部件，具有較好的剛性，所以一般用板材焊接而成，然后在其內壁襯膠層來降低噪音和緩沖零件對內壁的碰撞，此膠層具有耐磨耐壓的性能。
本機是一種行星運動的過程，把產品放入料桶，通過料桶的運動使磨料與工件產生相對運動進行相互磨削，而去除工件的表面的粗糙平整度、銳角倒園，配合拋光耗材可以使表面光亮。
主機轉盤運轉時，產生離心力和材料的自身力矩并通過在固定空間重復作用，容器內會產生規律的翻滾。內于容器為八（六）面體，各點的受力均勻，容器中的磨料和工件既圍繞容器中心翻滾，又圍繞主機中心公轉。磨料和工件在運動時產生相對的撞擊力，從而使磨料對工件進行均勻磨削。
| 規格、技術參數 | |
| 機器尺寸 | 長2160*寬1250*高1570mm |
| 拋光桶 | 16個 |
| 容積 | 10L |
| 襯膠厚度 | 10-15mm |
| 機器重量 | 約 1500 kg |
| 電機功率 | 7.5HP 380 V 1435 轉/分 |

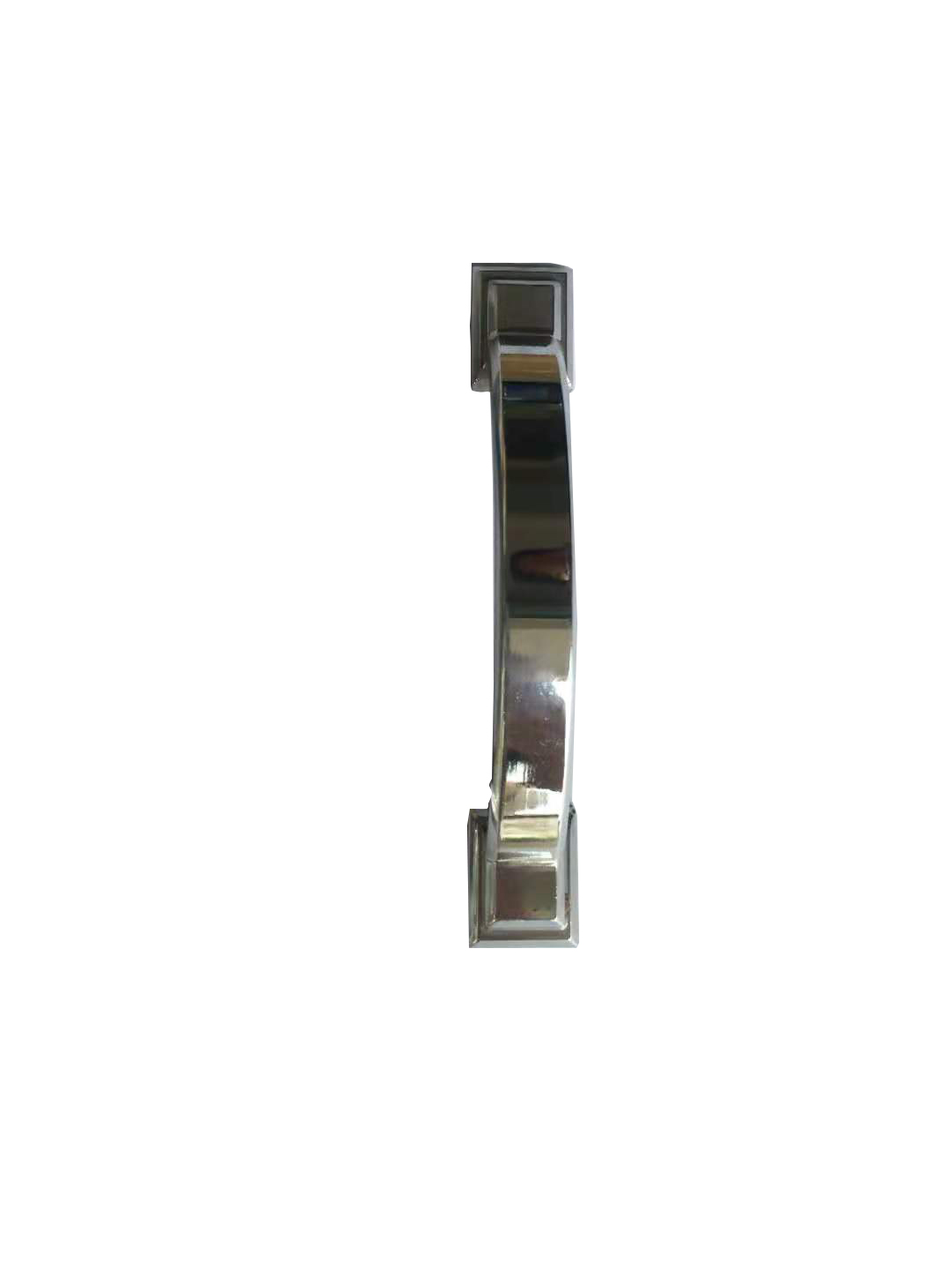

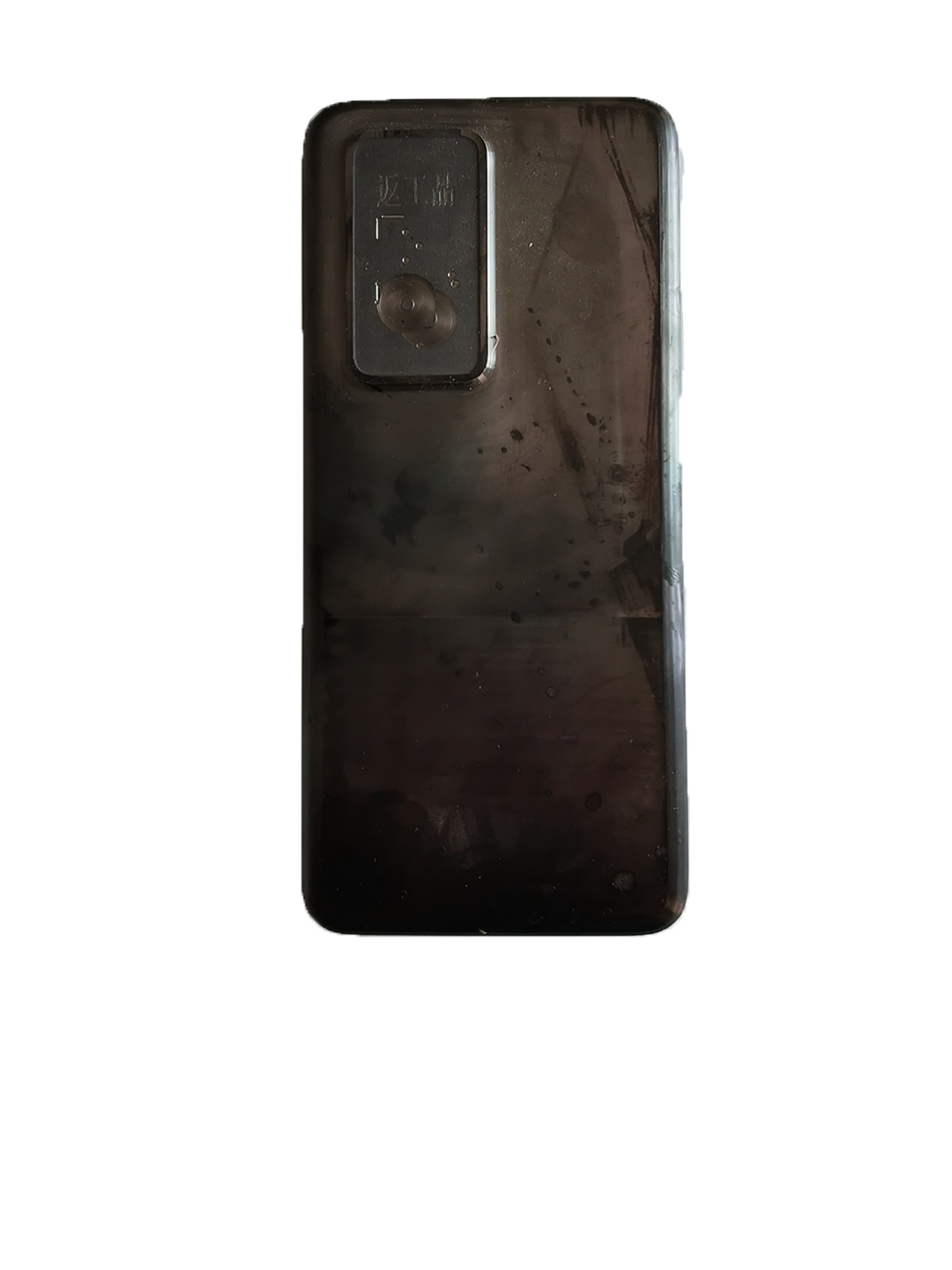

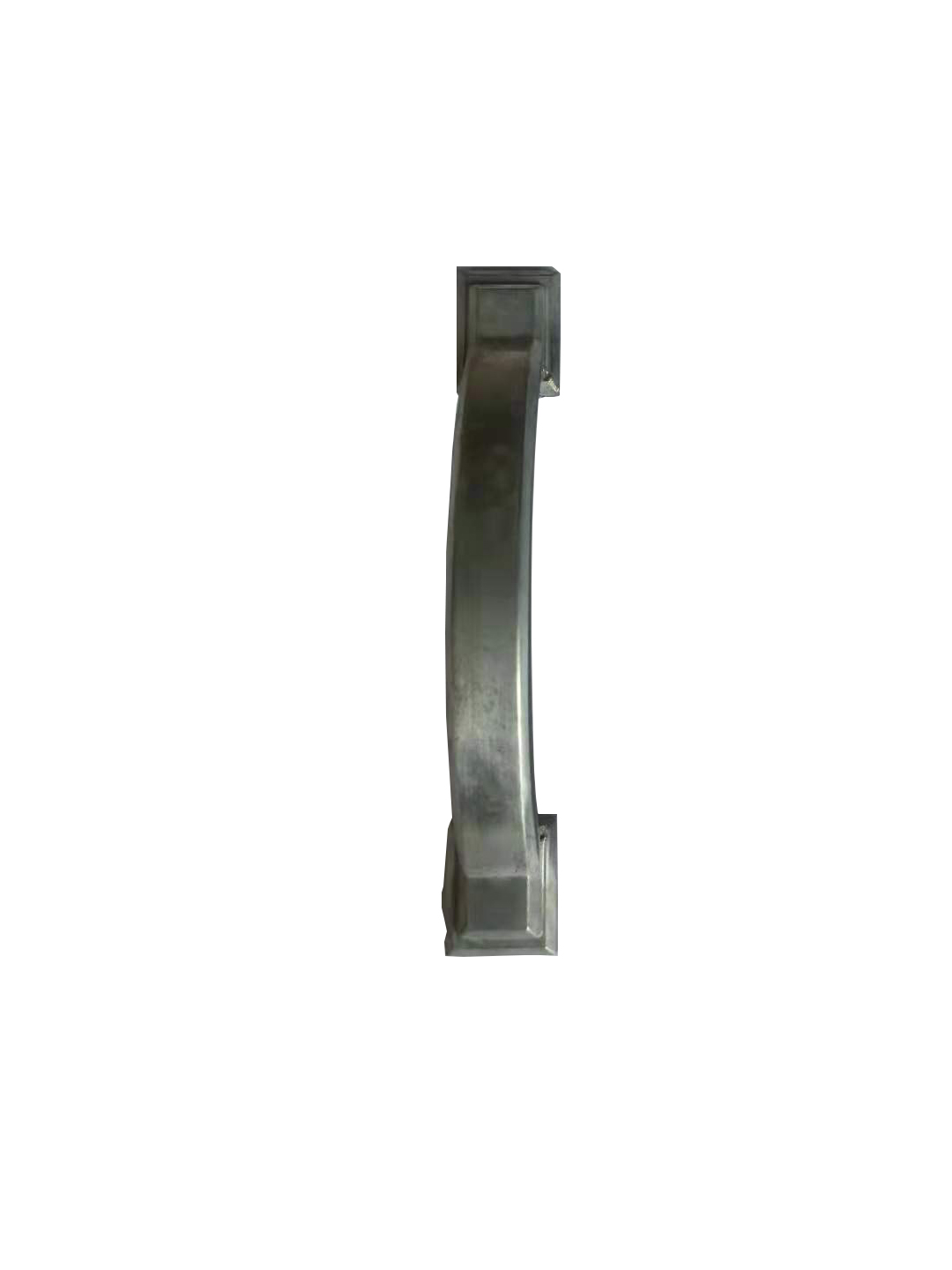

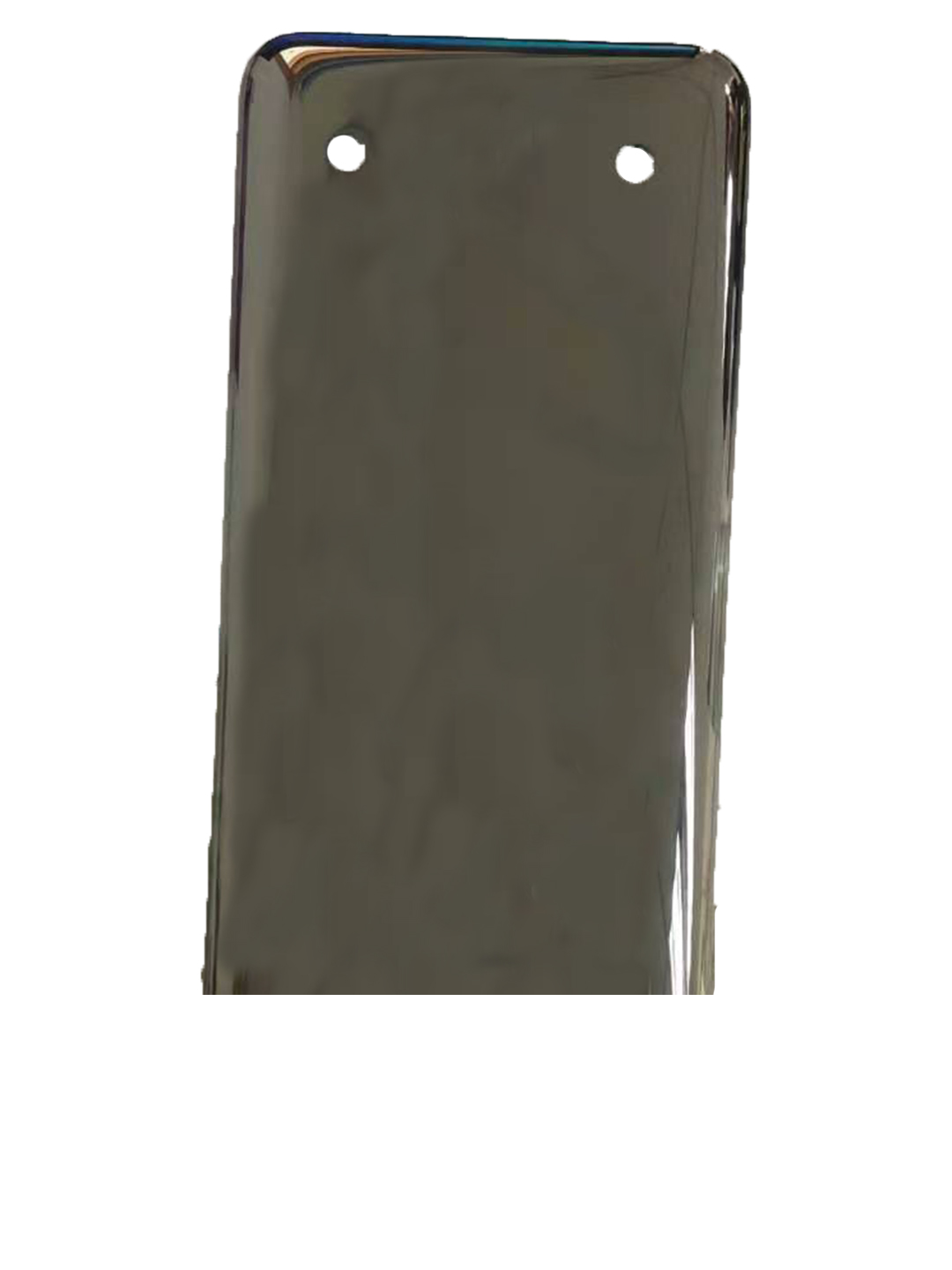

效果

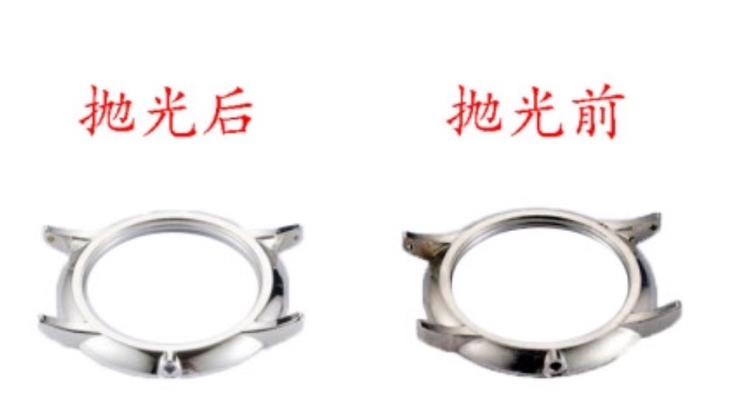

| 拋光前 | 拋光后 |
|
|
|
|
| |
